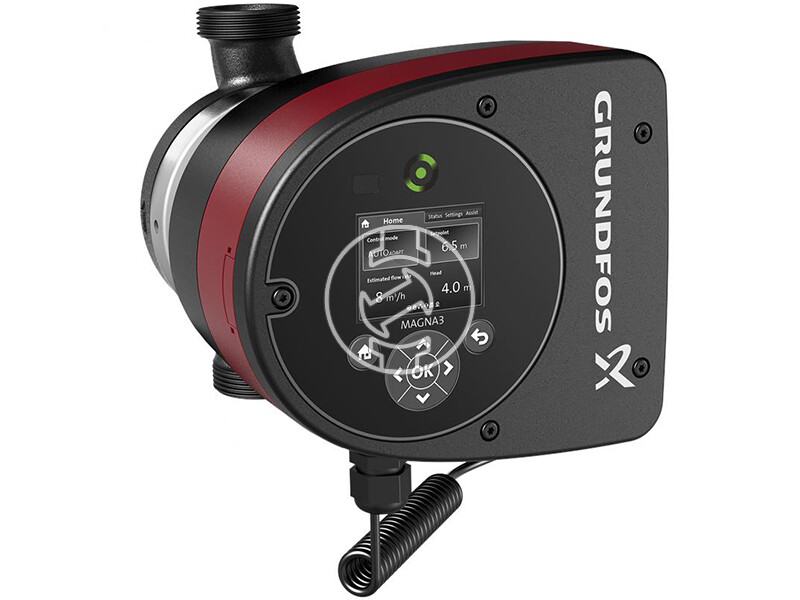

Grundfos MAGNA3 25-60: Sokoldalú és Hatékony Keringető Szivattyú
A Grundfos MAGNA3 sorozat, beleértve a 25-60 modellt is, ideális választást kínál fűtési, hűtési és használati melegvíz keringetési feladatokhoz bármely épülettípusban, legyen szó új létesítményről vagy meglévő rendszer korszerűsítéséről. Ez a szivattyú védett forgórészű kialakítású, ami azt jelenti, hogy a motor és a szivattyúegység egyetlen kompakt egységet képez, tengelytömítés nélkül, csupán két tömítőgyűrűvel. A belső csapágyak kenését maga a szivattyúzott folyadék látja el.
A MAGNA3 szivattyúkat karbantartásmentes működés és kivételesen alacsony élettartamra vetített összköltség jellemzi, így hosszú távon gazdaságos és megbízható megoldást jelentenek.
Alkalmazási területek
A szivattyú széles körben használható:
Kereskedelmi épületek légkondicionálási rendszereiben
Kereskedelmi és ipari fűtési és hűtési rendszerekben
Központi fűtési és hűtési rendszerekben
Használati melegvíz keringetésére
Intelligens Tulajdonságok és Szabályozás
A MAGNA3 számos fejlett funkcióval rendelkezik az optimális és energiahatékony működés érdekében:
- AUTOADAPT: Automatikusan a rendszer aktuális igényeihez igazítja a teljesítményt.
- FLOWADAPT és FLOWLIMIT: Lehetővé teszi a maximális térfogatáram beállítását, csökkentve ezzel a hagyományos fojtószelepek szükségességét.
- Különböző szabályozási módok: Arányos nyomás, Állandó nyomás, Állandó hőmérséklet, Hőmérséklet-különbség (kiegészítő érzékelővel).
- Állandó görbe üzemmód, valamint maximum és minimum munkagörbék beállítása.
- Automatikus éjszakai üzemmód a további energiamegtakarításért.
- Beépített hőmennyiség-monitor funkció.
- Nincs szükség külső motorvédelemre.
- Innovatív szorítógyűrűvel rendelkezik, ami megkönnyíti a szivattyúfej helyzetének módosítását egyetlen csavarral.
- Fűtési rendszerekhez szánt egyfejes változatokat hőszigetelő burkolattal szállítjuk.
- A léghűtéses elektronika széles folyadékhőmérséklet-tartományt tesz lehetővé.
Kommunikáció és Vezérlés
Modern kommunikációs képességek teszik lehetővé a rugalmas rendszeregyüttműködést:
- Vezeték nélküli kapcsolat a Grundfos GO Remote mobilalkalmazáson keresztül.
- Terepi busz integráció (külön megvásárolható CIM modulok révén).
- Digitális bemenetek és relé kimenetek.
- Analóg bemenet.
Műszaki Felépítés
A MAGNA3 25-60 egyfázisú szivattyú, melynek jellemzői:
- Integrált kontroller és kezelőpanel TFT kijelzővel a kapocsdobozban.
- Előkészítés a külön megvásárolható CIM modulok csatlakoztatásához.
- Beépített nyomáskülönbség- és hőmérsékletérzékelő.
- Robusztus öntöttvas szivattyúház (rozsdamentes acél kivitel is elérhető).
- Szénszállal erősített kompozit forgórész burkolat, rozsdamentes acél csapágypajzs és forgórész burkolat.
- Alumíniumötvözetből készült állórészház.
- Megbízható léghűtéses teljesítményelektronika.
Motor
A szivattyú meghajtásáról egy 4-pólusú állandó mágnesű szinkronmotor (PM motor) gondoskodik. Ez a motortípus lényegesen magasabb hatásfokot biztosít a hagyományos aszinkron motorokhoz képest. A fordulatszám precíz szabályozását egy beépített frekvenciaváltó végzi.
Folyadék Jellemzők
Szivattyúzható közeg: Tiszta Víz
Engedélyezett folyadékhőmérséklet tartomány: -10 °C-tól 110 °C-ig
Üzemi folyadékhőmérséklet (példa): 60 °C
Sűrűség (példa): 983.2 kg/m³

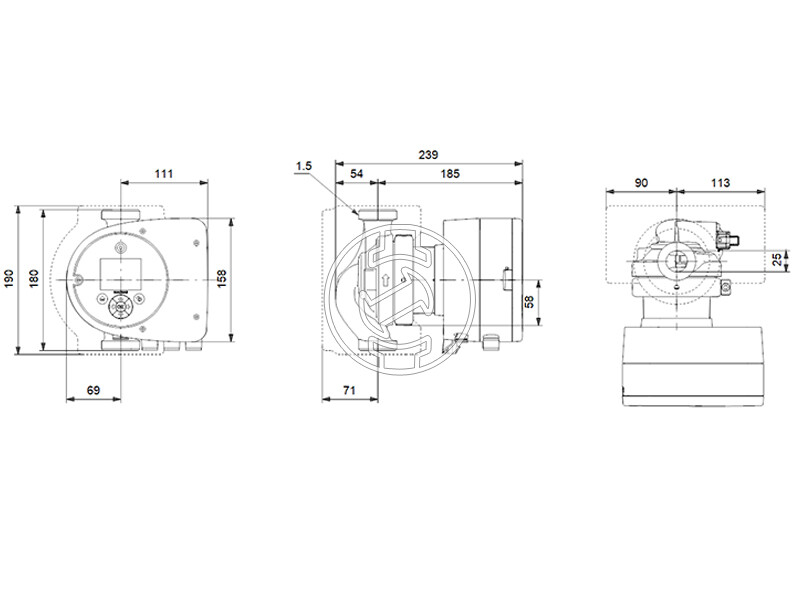

Telepítési Adatok
Megengedett környezeti hőmérséklet: 0 °C és 40 °C között
Maximális rendszernyomás: 10 bar
Csőcsatlakozás: G 1 1/2′
Névleges nyomás (karima): PN 10
Beépítési hossz: 180 mm
Elektromos Adatok
Teljesítményfelvétel (P1): 9 W – 84 W
Hálózati feszültség: 1 x 230 V
Hálózati frekvencia: 50 / 60 Hz
Maximális áramfelvétel: 0.09 A – 0.75 A
Védettségi osztály (IEC 34-5): IPX4D
Szigetelési osztály (IEC 85): F
