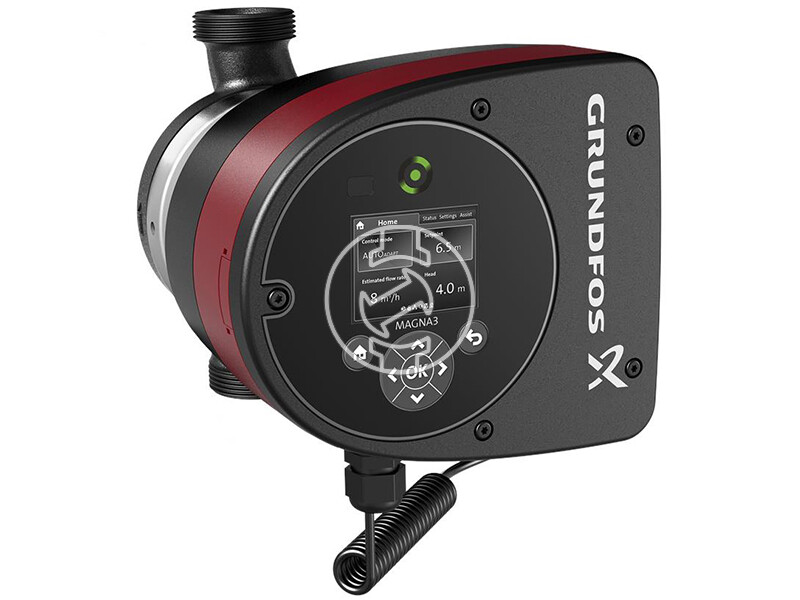

Grundfos MAGNA3 25-100 Keringető Szivattyú: Átfogó Áttekintés

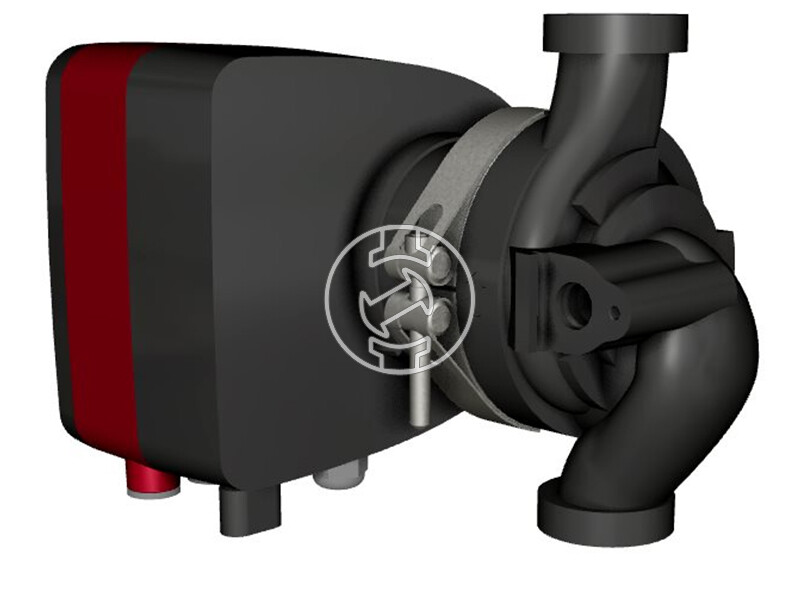

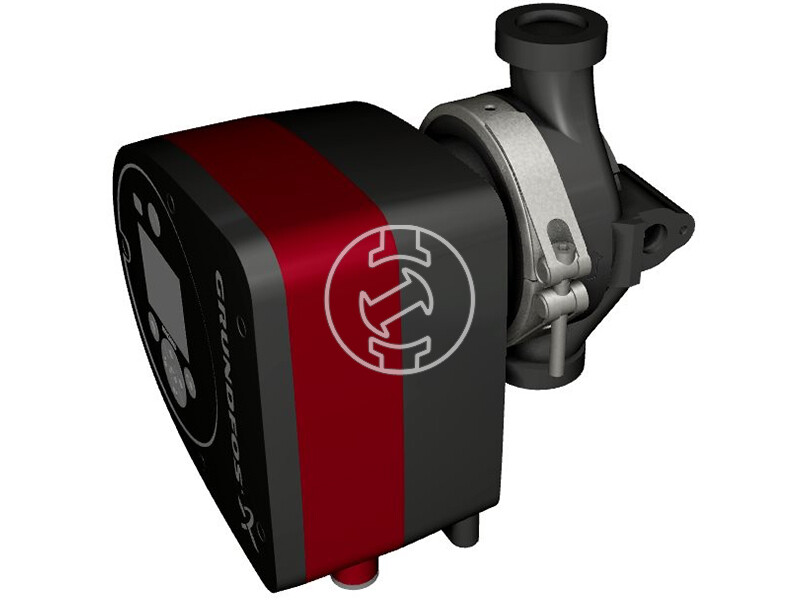

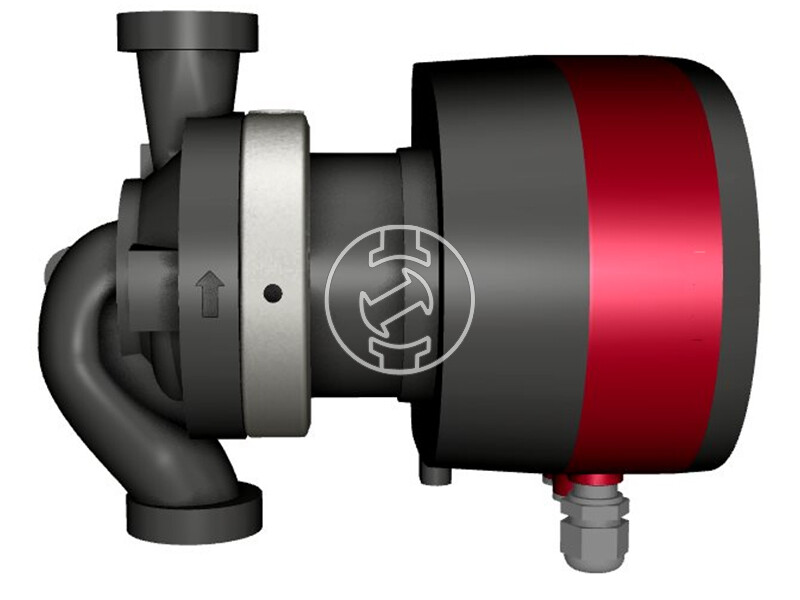

A Grundfos MAGNA3 sorozat, beleértve a 25-100 modellt is, kiválóan alkalmas szinte minden épületgépészeti projekthez, legyen az modern új építés vagy egy régi rendszer felújítása. Ez a szivattyú egy speciális, védett forgórészű kivitel, ahol a szivattyú és a motor egyetlen egységet alkot, tengelytömítés nélkül. A tömítést mindössze két O-gyűrű biztosítja, míg a csapágyak kenését maga a szállított folyadék végzi. Ennek eredményeként a MAGNA3 egy teljes mértékben karbantartást nem igénylő, rendkívül hosszú élettartamú és alacsony üzemeltetési költségű berendezés.
Felhasználási Területek
- Kereskedelmi épületek légkondicionáló rendszerei
- Kereskedelmi fűtési rendszerek
- Kereskedelmi épületek melegvíz keringetése
- Központi hűtési rendszerek
- Központi fűtési rendszerek
- Használati melegvíz (HMV) keringetése
- Általános fűtési és hűtési alkalmazások
- Ipari fűtési folyamatok
Intelligens Funkciók és Tulajdonságok
A MAGNA3 számos fejlett funkcióval rendelkezik a hatékony és rugalmas működés érdekében:
- AUTOADAPT: Automatikusan alkalmazkodik a rendszer igényeihez.
- FLOWADAPT & FLOWLIMIT: Optimalizálja az áramlást és csökkenti a fojtószelep szükségességét.
- Különböző szabályozási módok: Arányos nyomás, Állandó nyomás, Állandó hőmérséklet, Hőmérséklet-különbség (külső érzékelővel), Állandó görbe, Maximum/Minimum görbe üzemmódok.
- Automatikus éjszakai üzemmód.
- Beépített hőmennyiség-monitor.
- Nincs szükség külső motorvédelemre.
- Innovatív szorítógyűrű a szivattyúfej könnyű áthelyezhetőségéért egyetlen csavarral.
- A fűtési célú egyfejes változatokhoz hőszigetelő burkolat tartozik.
- Széles folyadékhőmérséklet-tartomány a léghűtéses elektronika révén.
Kommunikációs Képességek
A szivattyú sokoldalú csatlakozási lehetőségeket kínál:

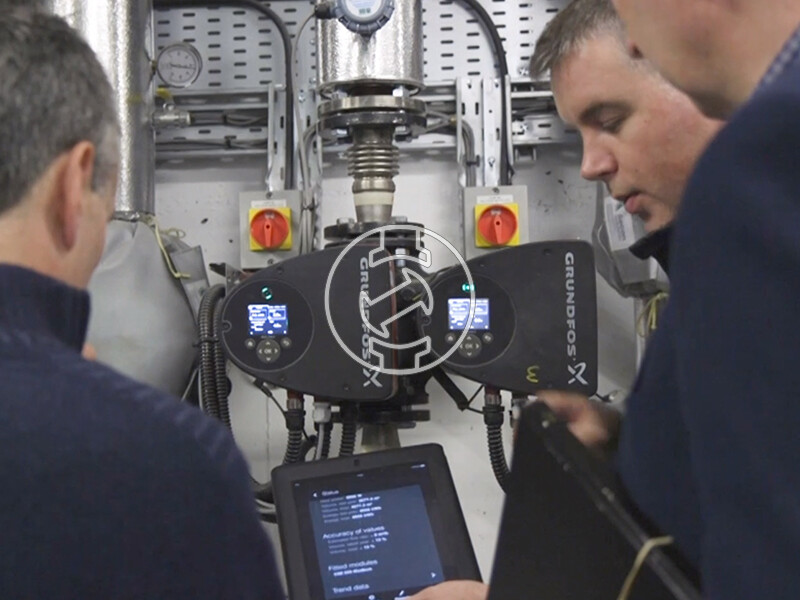

- Vezeték nélküli kommunikáció a Grundfos GO Remote mobilalkalmazással.
- Terepi busz kommunikáció CIM modulokon keresztül (opcionális).
- Digitális bemenetek.
- Relékimenetek.
- Analóg bemenet.
Műszaki Kivitel és Anyagok
Ez az egyfázisú szivattyú a következő felépítéssel és komponensekkel rendelkezik:

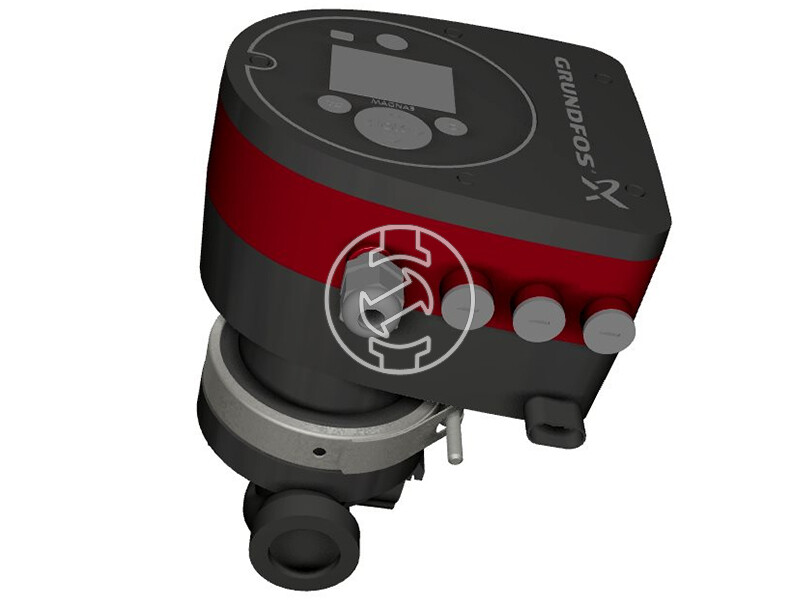

- Integrált vezérlő és TFT kijelző a kapocsdobozban.
- A kapocsdoboz előkészítve a külön rendelhető CIM modulok fogadására.
- Beépített nyomáskülönbség és hőmérséklet érzékelő.
- Szivattyúház öntöttvasból (EN-GJL-200), rozsdamentes acél változat is elérhető.
- Járókerék szénszál erősítésű PES 30%GF kompozitból.
- Rozsdamentes acél csapágypajzs és forgórész burkolat.
- Állórészház alumíniumötvözetből.
- Léghűtéses teljesítményelektronika.
Motor és Szabályozás
A MAGNA3 szíve egy 4-pólusú, állandó mágnesű szinkronmotor (PM motor), mely lényegesen hatékonyabb a hagyományos aszinkron motoroknál. A fordulatszám szabályozását a beépített frekvenciaváltó végzi.

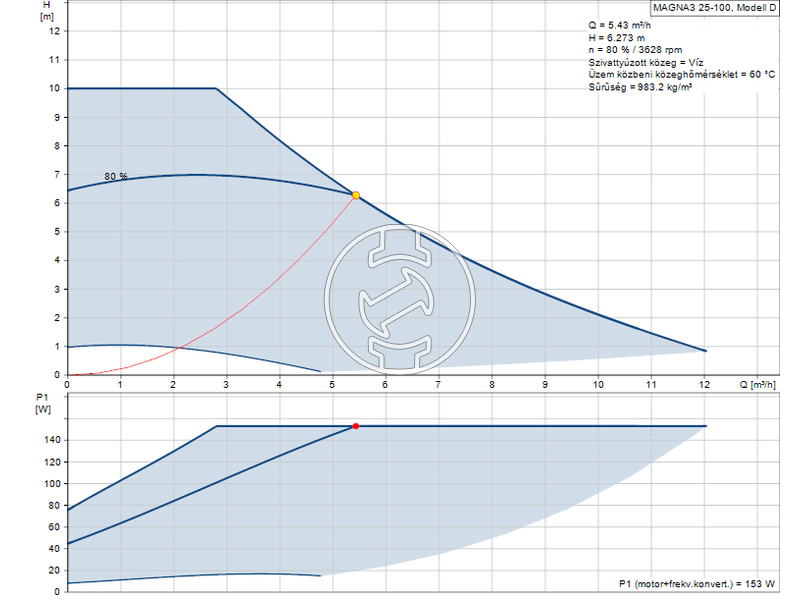

Üzemi Adatok
- Szállított közeg: Víz
- Folyadékhőmérséklet tartomány: -10 °C-tól 110 °C-ig
- Tipikus üzemi hőmérséklet: 60 °C
- Sűrűség: 983.2 kg/m³
- Névleges térfogatáram: 5.43 m³/h
- Névleges szállítómagasság: 6.273 m
- TF osztály: 110
- Jóváhagyások: CE, VDE, EAC, CN ROHS, WEEE

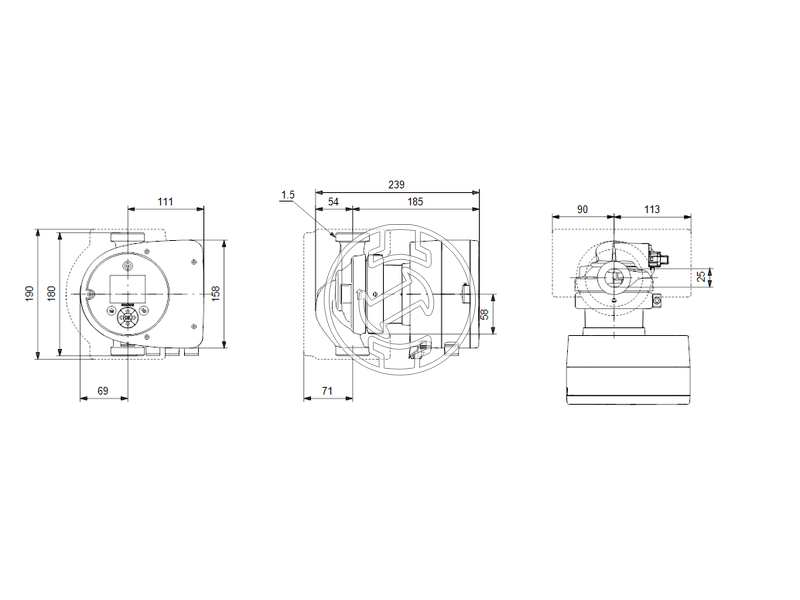

Telepítési Paraméterek
- Megengedett környezeti hőmérséklet: 0 °C-tól 40 °C-ig
- Maximális üzemi nyomás: 10 bar
- Csőcsatlakozás: G 1 1/2”
- Névleges nyomás: PN 10
- Beépítési hossz: 180 mm
Elektromos Adatok
- Teljesítmény (P1): 9 W – 153 W
- Hálózati frekvencia: 50 / 60 Hz
- Névleges feszültség: 1 x 230 V
- Maximális áramfelvétel: 0.09 A – 1.33 A
- Védettségi osztály (IEC 34-5): IPX4D
- Szigetelési osztály (IEC 85): F
